ABB Motor 220V ครีมฉีดสายการผลิตเค้กอัตโนมัติ

เติมครีมอัตโนมัติเต็มรูปแบบ สายการผลิตเค้กอัตโนมัติ

สายการผลิตเค้กอัตโนมัติเต็มรูปแบบ ตั้งแต่การผสมจนถึงการบรรจุ แต่ละกระบวนการจะทำด้วยเครื่องจักรสายการผลิตมีเสถียรภาพและใช้งานง่ายอุปกรณ์ทำขนมอื่นๆ สามารถกำหนดค่าได้อย่างง่ายดายในการประมวลผลเมื่อจำเป็น เช่น เครื่องตัด/ครีมทา/เครื่องฉีดครีม ฯลฯ

เครื่องผสมอากาศแบบต่อเนื่อง

การเติมอากาศมีความสำคัญต่อเค้กฟองอากาศในแป้งที่พัฒนาขึ้นในเครื่องผสมทำให้ได้โครงสร้างและปริมาตรของเค้กมากการเติมอากาศส่งผลต่อความสามารถของเค้กที่จะลอยขึ้นในกระทะ

เครื่องจ่ายถ้วยกระดาษ

1. ที่ใส่ถ้วยกระดาษออกแบบมาโดยเฉพาะสำหรับเค้ก

2. ความเร็วในการวิ่งของเครื่องจ่ายถ้วยกระดาษ: 1-2 แถว/ ครั้ง, 25 รอบ/นาที

3. โครงหลักเป็นสแตนเลส ขาปรับระดับได้

4. เครื่องยนต์ประกอบด้วยมอเตอร์ 1 ตัวสำหรับการเคลื่อนที่แบบหมุน

เครื่องพ่นน้ำมัน

1: โครงสร้างสแตนเลสพร้อมขาและปรับความสูงได้

2: การเคลื่อนไหวผ่านมอเตอร์เกียร์ที่ควบคุมด้วยอินเวอร์เตอร์ -

3:ตู้ดูดควันทำจากสแตนเลส

4 เมื่อสวิตช์ตาแมวได้รับสัญญาณการมาถึงของถาด หัวฉีดสปริงเกอร์จะเริ่มโรยน้ำมันตามประเภทแบทช์ตามโปรแกรมการตั้งค่า

5 หัวฉีดสปริงเกลอร์ความเร็วสูงสามารถเปิดหรือปิดได้อย่างรวดเร็ว ซึ่งสามารถรับประกันตำแหน่งการโรยที่ถูกต้องและหลีกเลี่ยงการสูญเสียน้ำมัน

6: เทคโนโลยีการโรยแบบพิเศษ ละอองน้ำมันคล้ายกับหยดน้ำมันบาง ๆ และแทบจะไม่ระเหย ซึ่งสามารถช่วยก่อให้เกิดมลพิษต่อสิ่งแวดล้อม

7: เมื่อเปลี่ยนถาดอบ ควรเปลี่ยนตำแหน่งของหัวฉีดและโปรแกรมโรย

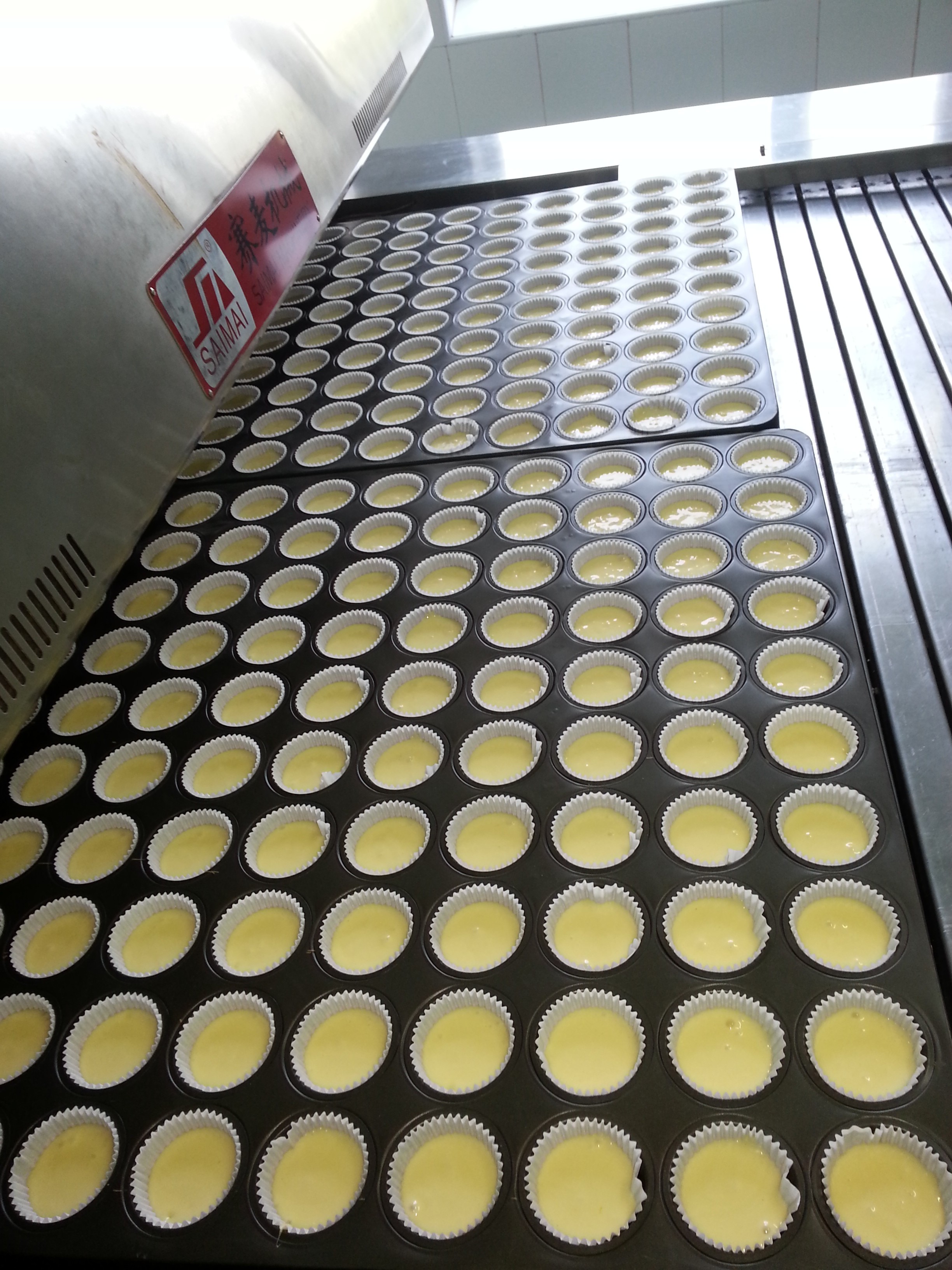

เงินฝาก

1. ควบคุมด้วยไฟฟ้าโดย PLC สำหรับการเติมกึ่งของเหลว

2 .ผู้ฝากเงินนี้รวมถึงหัวฉีดซึ่งสามารถเปลี่ยนแปลงได้ตามความกว้างที่ติดตั้งบนสะพาน

3. ปรับระดับเสียงได้มาตรฐานบนหน้าจอตั้งแต่ 15 ถึง 130 ซีซี.

4. ความจุสามารถปรับได้ถึง 20-25strokes p/min.ขึ้นอยู่กับวัสดุที่ใช้และปริมาณ

5. การดำเนินการซิงโครไนซ์แบบเต็มกับสายพานลำเลียงถาดเปล่าเมื่อเครื่องตรวจจับได้รับข้อมูลการมาถึงของถาด

6. ตัวฝากทั้งหมดถูกสร้างขึ้นบนโครงคงที่ซึ่งทำจากสแตนเลสและวัสดุที่ไม่กัดกร่อน

7. มอเตอร์และตัวลดกำลังติดตั้งอยู่ในตู้ซึ่งอยู่ด้านข้างของสายพานลำเลียง

8. PLC พร้อมหน้าจอสัมผัสติดตั้งอยู่ที่ด้านบนของตู้เพื่อให้ใช้งานง่าย

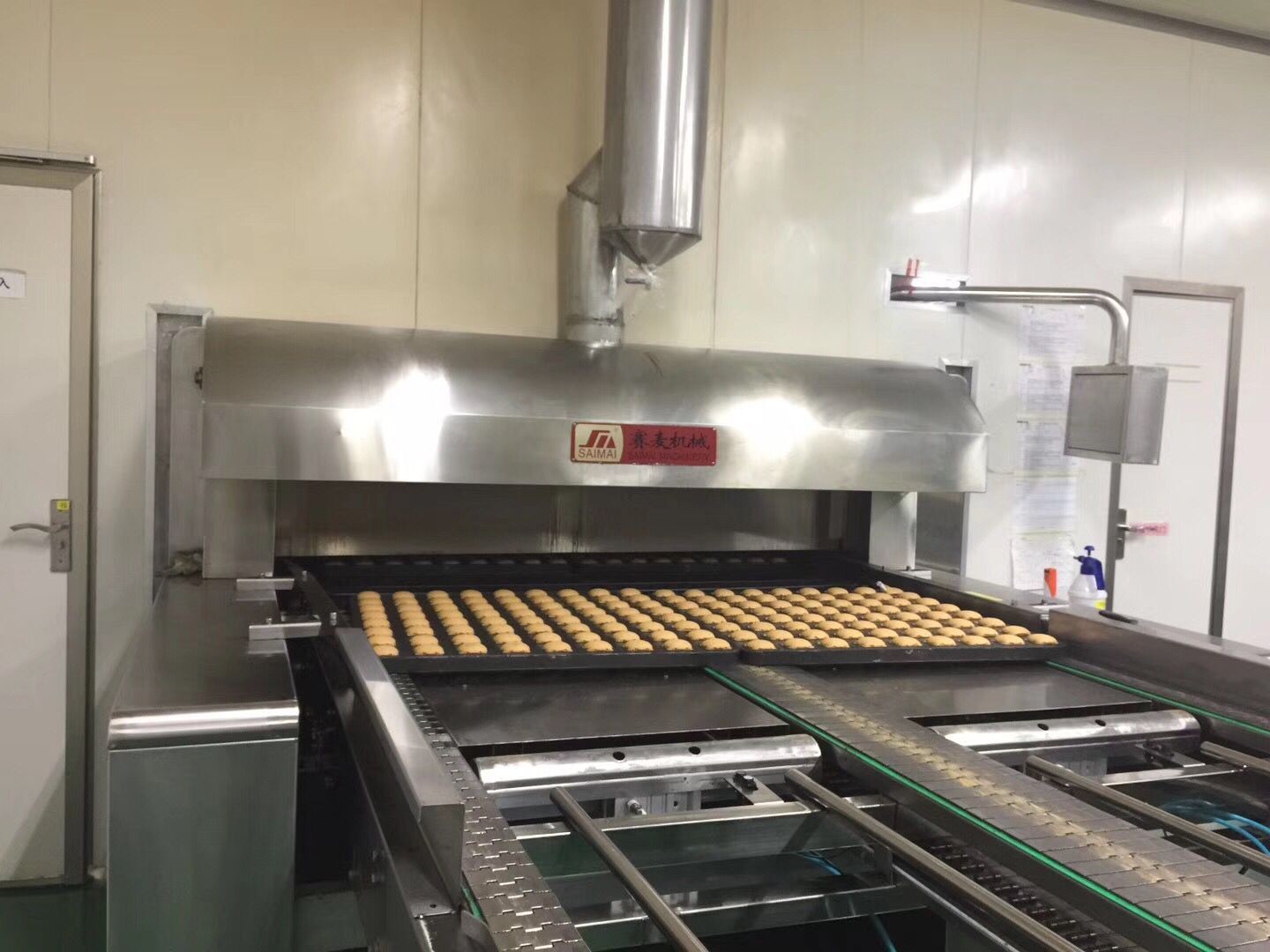

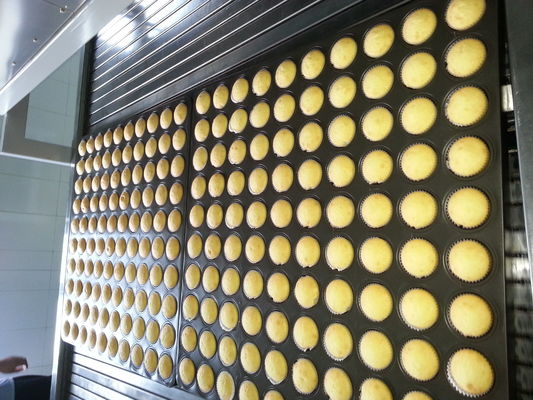

เตาอบอุโมงค์:

1: เตาอบสร้างอุโมงค์อบแก๊สแน่น แบ่งออกเป็น 2 ม./ ส่วนแต่ละส่วนเชื่อมต่อกันบนเฟรม โดยมีการเชื่อมต่อระหว่างส่วนต่างๆ อย่างแน่นหนา

2: อุโมงค์อบหุ้มฉนวนด้วยวัสดุฉนวนคุณภาพสูง 20 ซม.-25 ซม. เพื่อลดการสูญเสียความร้อนให้น้อยที่สุด

3..ตรวจสอบประตูด้านควบคุม

4. ด้านสแตนเลสและแผงด้านนอกด้านบน

5.วัดอุณหภูมิในแต่ละโซน ทั้งอุณหภูมิด้านล่างและเหนือผลิตภัณฑ์ที่จะอบเซ็นเซอร์ PT-100 ติดตั้งอยู่ในอุโมงค์อบเพื่อจุดประสงค์นี้ค่าที่วัดได้สำหรับแต่ละโซนสามารถอ่านได้ทั้งบนแผงควบคุมส่วนกลาง (แผงสัมผัส) และเครื่องวัดความชื้น

6.ในกรณีที่มอเตอร์ขับเคลื่อนล้มเหลว เข็มขัดสามารถขับเคลื่อนด้วยอุปกรณ์มือWสามารถส่งสินค้าออกจากเตาอบได้

7. ระบบ PLC ของ OMRON ติดตั้งอยู่ในตู้ควบคุมสำหรับควบคุมเตาอบ

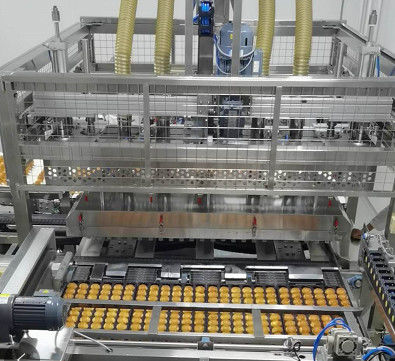

เครื่องดูดแบบดูด / เครื่องจ่ายเข็มแบบเข็ม/ เครื่องดูดแบบพลิกคว่ำ

1. ตัวยึดทำงานตามหลักการสูญญากาศเครื่องดูดฝุ่นนี้ได้มาจากพัดลมแรงดันสูงซึ่งมีตัวเก็บเสียงมีการติดตั้งตัวแยกไว้ในระบบสายพานลำเลียงถาดอบผลิตภัณฑ์ของถาดอบจำนวนมากขึ้นพร้อมกันขึ้นอยู่กับความจุ

2. ผลิตภัณฑ์ดูดถ้วยยางซิลิโคนถ้วยดูดเหล่านี้ติดตั้งอยู่บนจานแบบเปลี่ยนได้ซึ่งเป็นส่วนหนึ่งของช่องสูญญากาศของกล่องใส่ห้องสุญญากาศถูกเคลื่อนย้ายในแนวตั้งด้วยลมในระหว่างการหยิบและการวางผลิตภัณฑ์การเคลื่อนที่ในแนวนอนของห้องสุญญากาศทำได้โดยไดรฟ์ควบคุมความถี่

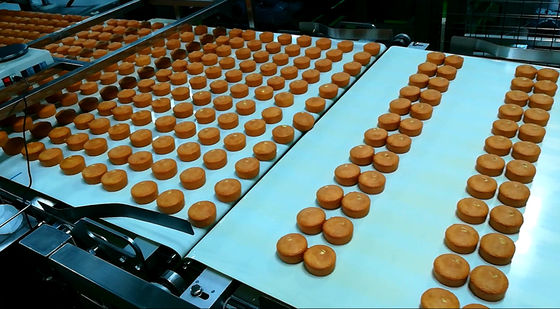

สายพานลำเลียงเย็น (ชั้นเดียว, สายพานลำเลียงเย็นหลายชั้น / สายพานลำเลียงเย็นรอบ)

1 .สายพานบรรจุสายพาน FDA PU พร้อมด้วย:

โครงสร้างรองรับสแตนเลสพร้อมขาและปรับความสูงได้

เคลื่อนที่ผ่านมอเตอร์เกียร์พร้อมระบบควบคุมอินเวอร์เตอร์

2: สายพานยูวีที่มีความยาว 9 ม. จะติดตั้งบนสายพานระบายความร้อนแต่ละชั้น

ติดตั้งหลอดอัลตราไวโอเลตเหนือสายพานลำเลียง

ฝาครอบป้องกันสแตนเลส

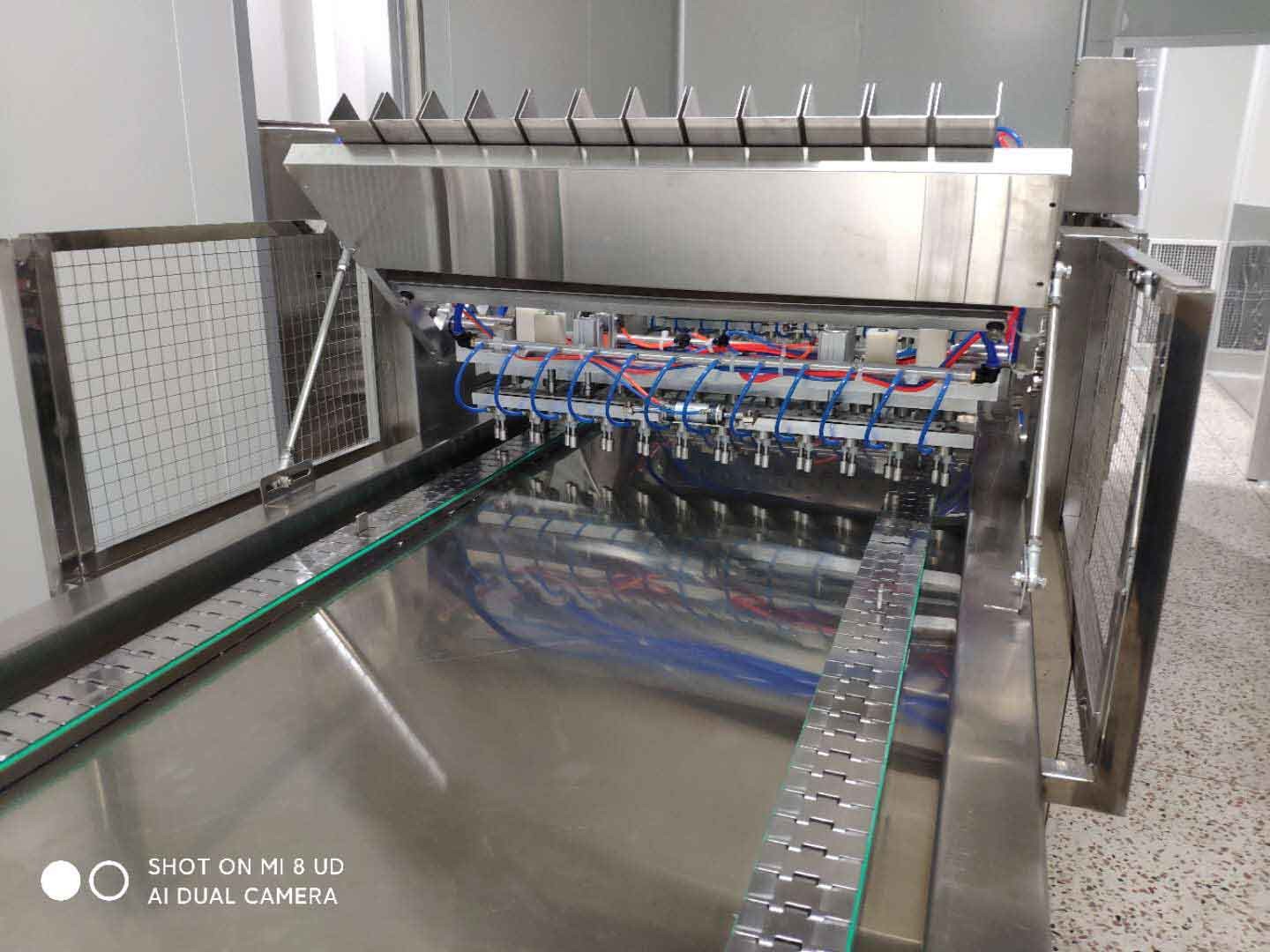

การฉีดแยมและครีม

1．การจัดเรียงสินค้า Conveyor ความเร็วจะเร็วกว่าการทำความเย็นแบบ Conveyor เนื่องจากต้องแยกการผลิตออกเป็นส่วนๆโครงสร้างเหมือนกับสายพานลำเลียงเย็น

2．แยมและครีมถูกฉีดโดยหัวฉีด เมื่อเครื่องตรวจจับได้รับสัญญาณการมาถึงของผลิตภัณฑ์ จากนั้นจึงฉีด 4g-10g/ครั้ง

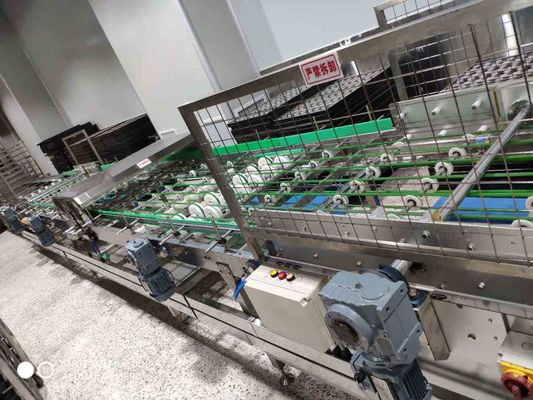

NSray ทำความสะอาด uniNS

ถาดเปล่าถูกส่งไปยังปั๊มหมุนหนึ่งอันซึ่งทำให้ถาดเปล่าคว่ำ และวัสดุที่เหลือจะดำเนินการโดยใช้แปรงม้วนซึ่งหมุนไปข้างหลังหนึ่งม้วนและปืนลมเป่า เครื่องอัดอากาศจ่ายอากาศไปยังปืนลม

สายป้อนและบรรจุอัตโนมัติ

มันถูกออกแบบมาสำหรับสายป้อนและบรรจุอัตโนมัติ ความเร็วในการบรรจุ 110-150 ถุง/นาที/บรรทัด

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?

A1: เราเป็นโรงงานGuangDong SaiMai Industrial Equipment co.,LTD ตั้งอยู่ในมณฑลกวางตุ้งประเทศจีน

Q2: ฉันสามารถกำหนดขนาดของผลิตผลได้หรือไม่?

A2: ใช่ เราให้บริการปรับแต่งอย่างมืออาชีพเพื่อตอบสนองความต้องการของบริษัทของคุณ

Q3: โรงงานของคุณควบคุมคุณภาพอย่างไร?

A3: เป้าหมายของเรา: รักษาคุณภาพสูง ปรับปรุง ให้บริการที่ดีที่สุด ให้ความสำคัญกับลูกค้า
เป้าหมายของเรา: เป็นผู้ผลิตอุปกรณ์เบเกอรี่ชั้นนำของโลก
