2m / ส่วน 20CM ฉนวนกันความร้อนแก๊สพาขนมปังอุโมงค์เตาอบ

อุปกรณ์เบเกอรี่เตาอบความจุสูงสำหรับเตาอบอุโมงค์ขนมปัง

อู๋เวน บอดี้

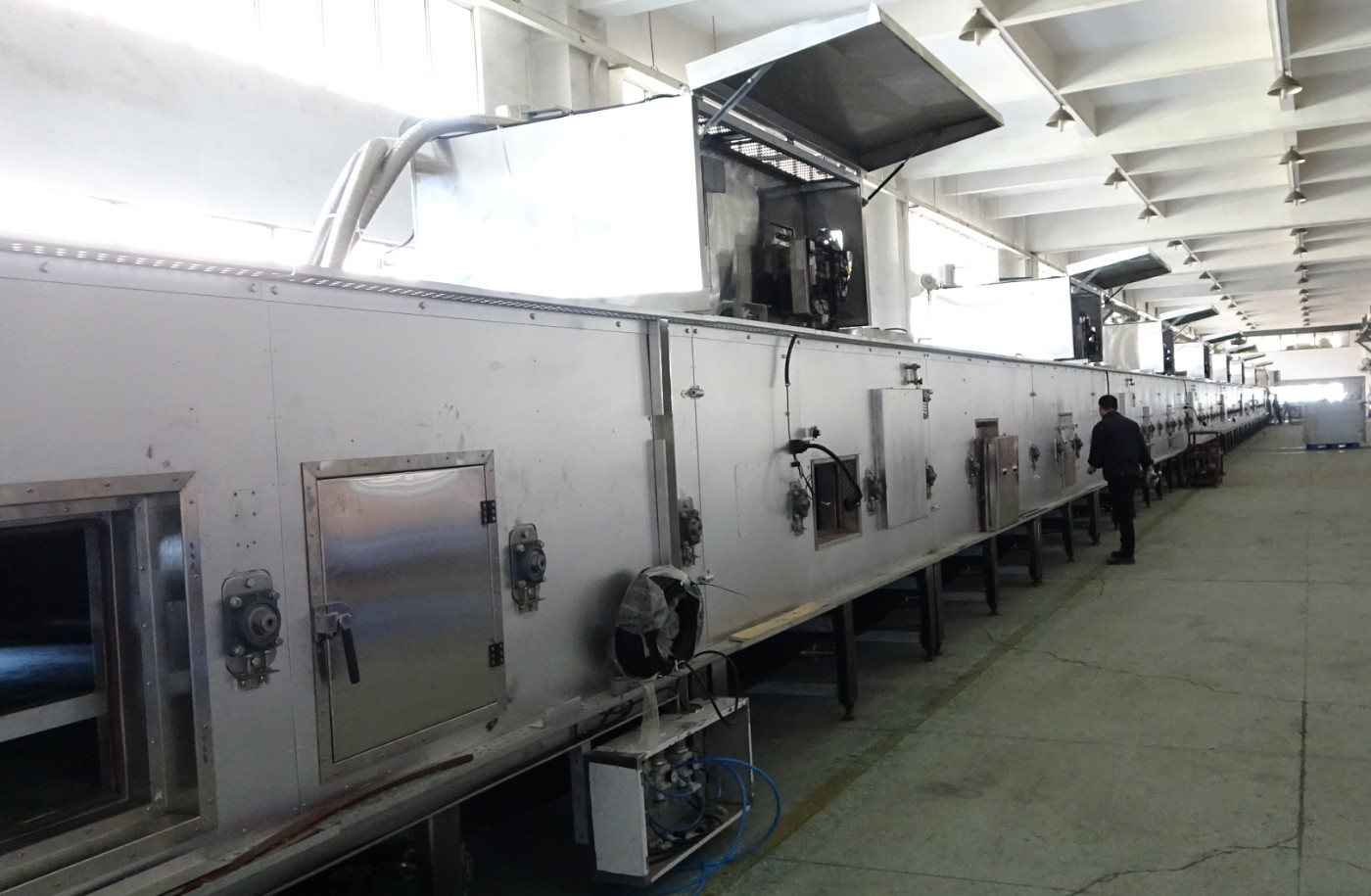

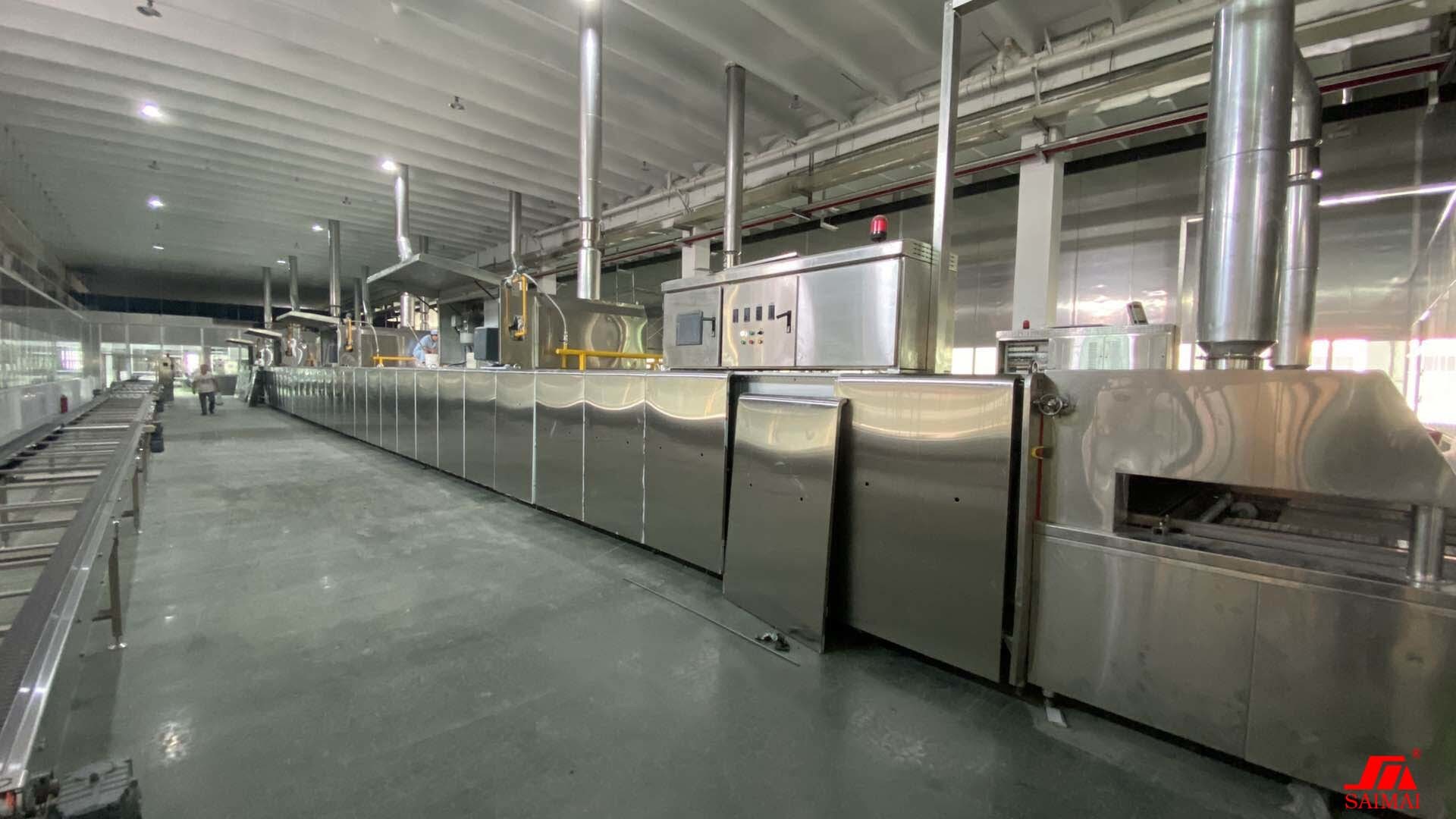

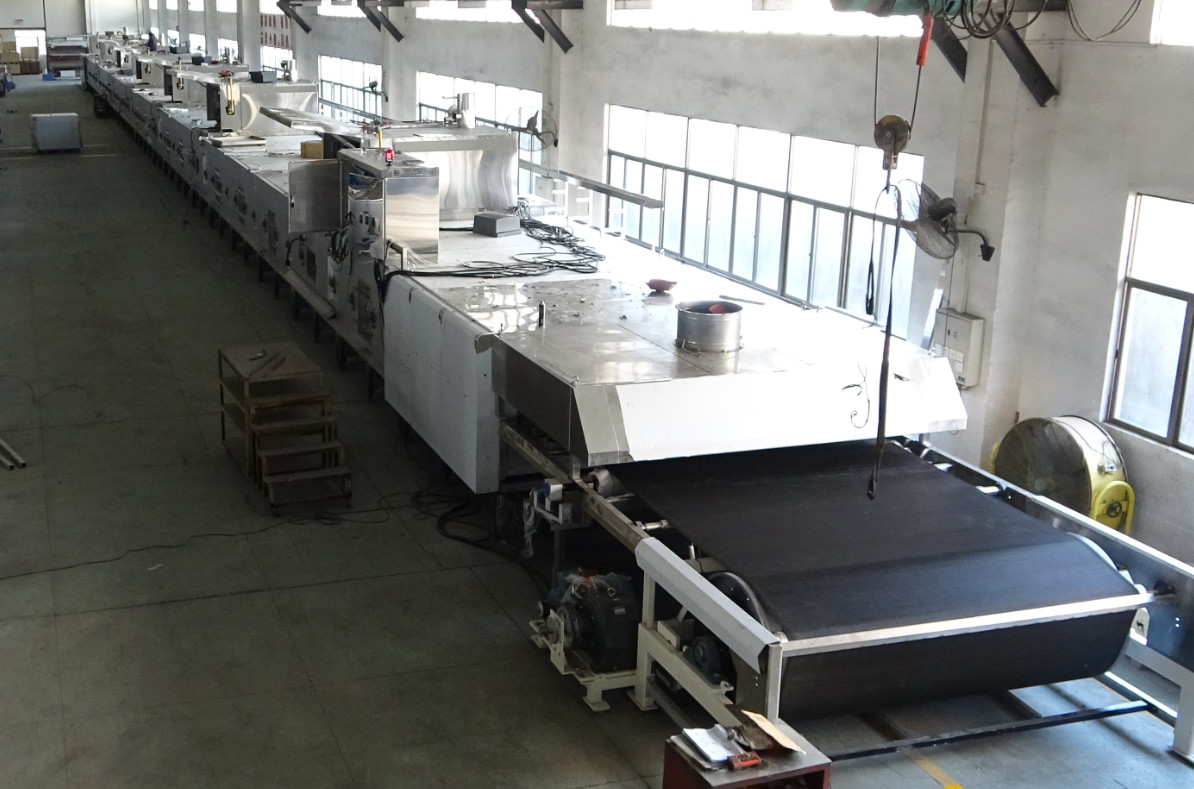

1. เตาอบสร้างอุโมงค์อบ แบ่งเป็น 2 ม./ ส่วนแต่ละส่วนเชื่อมต่อกันบนเฟรม โดยมีการเชื่อมต่อระหว่างส่วนต่างๆ อย่างแน่นหนา

2. อุโมงค์อบหุ้มฉนวนด้วยวัสดุฉนวนคุณภาพสูง 20 ซม. เพื่อลดการสูญเสียความร้อนให้น้อยที่สุด

3.ติดตั้งประตูตรวจสอบพร้อมไฟส่องสว่างที่ด้านควบคุม

4. แผงควบคุมการทำงานติดตั้งไว้ใกล้กับปลายป้อนออกของเตาอบ

ระบบทำความร้อน

ระบบทำความร้อนโดยตรงควบคุมโดยมอเตอร์ควบคุมตามสัดส่วนความร้อนที่ต้องการในห้องอบถูกสร้างขึ้นโดยใช้การตรวจสอบสัดส่วนของก๊าซและการไหลของอากาศตามข้อมูลตัวควบคุมอุณหภูมิ

ระบบทำความร้อนทางอ้อมถูกควบคุมโดยระบบหมุนเวียนลมร้อน ความร้อนจะถูกถ่ายเทและระบายออกจากตัวแลกเปลี่ยนความร้อน พัดลมที่มีอุณหภูมิสูงจะดูดอากาศจากห้องอบแล้วส่งผ่านเครื่องแลกเปลี่ยนความร้อนก่อน จากนั้นจึงไปยัง plenum ที่วางทับไว้ ใต้สายพานลำเลียงอบอัตราส่วนความร้อนบน/ล่างสามารถปรับได้อย่างไม่จำกัดโดยใช้แดมเปอร์

NSการควบคุมอุณหภูมิ 　

อุณหภูมิจะถูกควบคุมในแต่ละโซนการอบอย่างอิสระ สำหรับทั้งไฟบนและไฟด้านล่าง การอ่านค่าอุณหภูมิแต่ละครั้งจะถูกวัดและแสดงบนแผงสัมผัสและตัวควบคุมอุณหภูมิ

สายพานลำเลียง

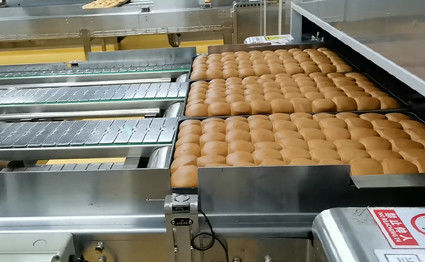

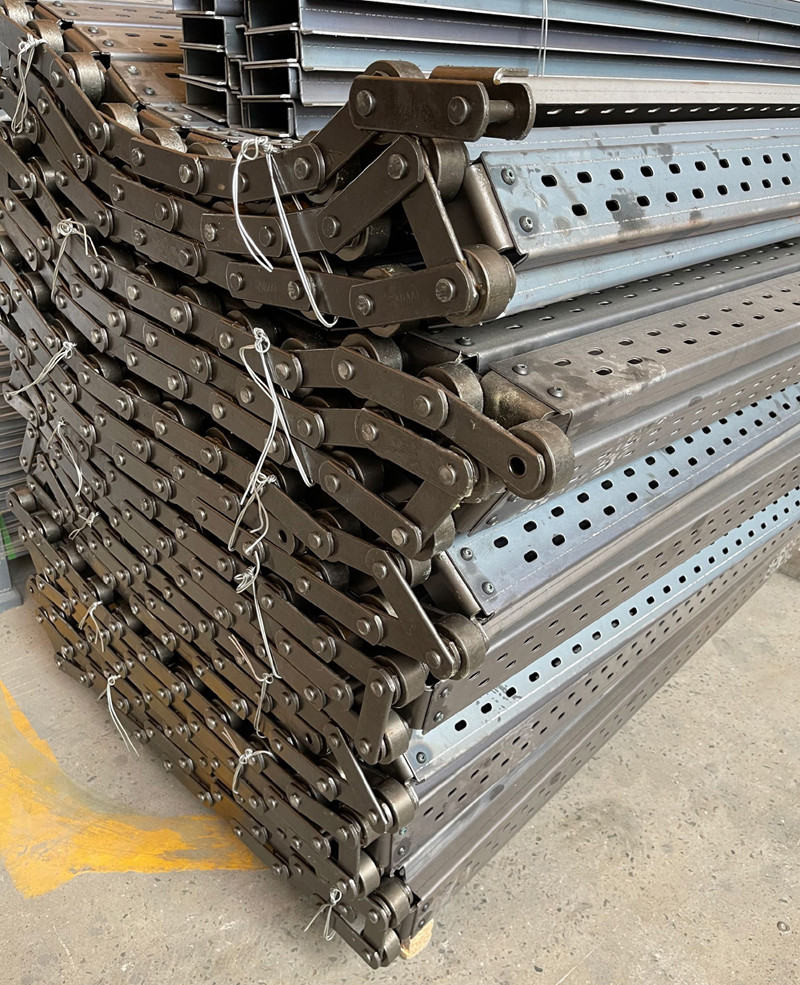

1.สายพานลำเลียงแบบไม้ระแนงรองรับโครงรางเลื่อนในห้องอบ

2. สายพานลำเลียงแบบไม้ระแนงขับเคลื่อนด้วยเพลาขับผ่านไดรฟ์แบบปรับความเร็วได้และเกียร์ทดรอบที่ฟีดออกสามารถตั้งเวลาอบได้ที่แผงควบคุม

3. ในกรณีที่มอเตอร์ขัดข้อง สามารถขับเคลื่อนสายพานลำเลียงด้วยตนเองเพื่อนำผลิตภัณฑ์ออกจากเตาอบ

PLC ระบบควบคุม

1. ระบบควบคุม PLC ของ OMRON ใช้สำหรับการควบคุมการผลิตเตาอบ

2. มีการติดตั้งหน้าจอสัมผัสที่เกี่ยวข้องกับระบบ PLC ที่ด้านข้างของเตาอบเพื่อแสดงค่า

สภาพการทำงานพร้อมข้อความเตือนที่เกี่ยวข้อง

3. สามารถวางหน้าจอสัมผัสไว้ที่ด้านขวามือเพื่อป้อนเข้าเตาอบ
