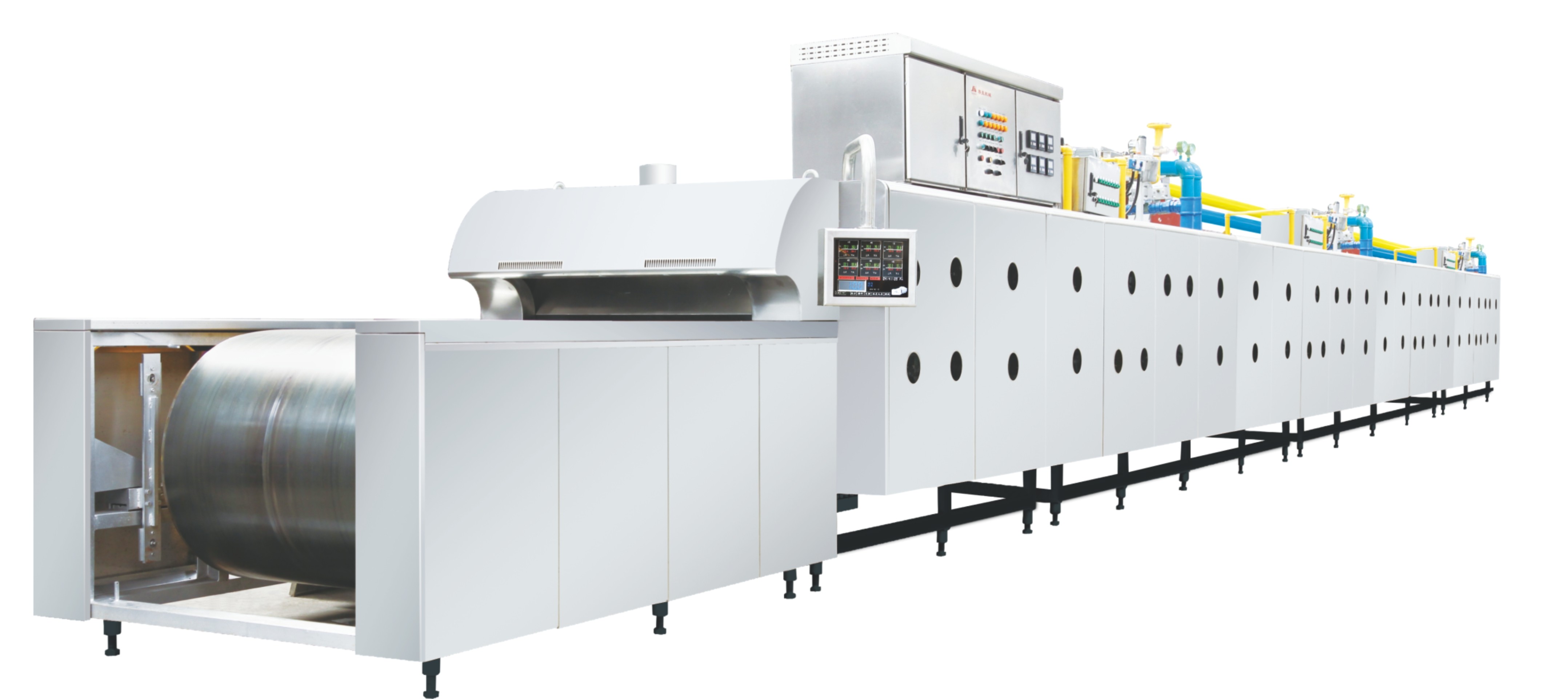

เส้นผ่านศูนย์กลางกลอง 900 มม. ความกว้าง 1,000 มม. สายพานเหล็กเบเกอรี่อุโมงค์เตาอบ

เตาอบอุโมงค์อุปกรณ์สายการผลิต Granola อัตโนมัติเต็มรูปแบบ

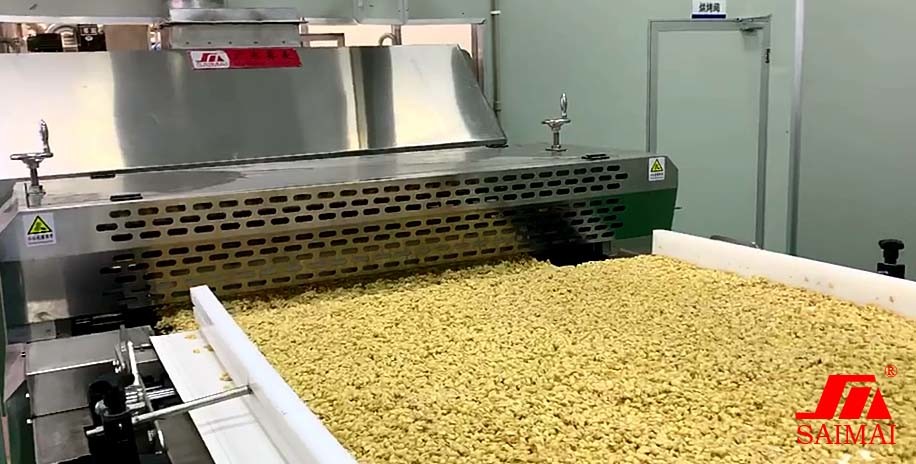

การผลิตกราโนล่าความจุสูงในอุตสาหกรรม จำเป็นต้องใช้เตาอบอุโมงค์สายพานเหล็ก ซีเรียลวางบนสายพานเหล็กโดยตรงและอบเข้าเตาอบระบบทำความร้อนของเตาอบแบบอุโมงค์ถูกให้ความร้อนโดยตรงและโดยอ้อม

ตัวเตาอบ

1. เตาอบสร้างอุโมงค์อบแก๊สแน่น แบ่งเป็น 3 ม./ ส่วน มีแก๊สแน่น

การเชื่อมต่อระหว่างส่วนแต่ละส่วนเชื่อมต่อกับเฟรม

2. อุโมงค์อบหุ้มฉนวนด้วยวัสดุฉนวนคุณภาพสูง เพื่อลดการสูญเสียความร้อนให้เหลือน้อยที่สุด

3: ดูพอร์ตที่สามารถเปิดได้ติดตั้งที่ด้านเตาอบสำหรับทุกโซน

4: แผงควบคุมการทำงานติดตั้งไว้ใกล้กับช่องป้อนเข้าเตาอบการทำงานสามารถทำได้จากด้านขวาหรือด้านซ้ายมือ

การควบคุมอุณหภูมิ

อุณหภูมิจะถูกควบคุมในแต่ละโซนการอบอย่างอิสระ ทั้งบนและล่าง

เปลวไฟการอ่านค่าอุณหภูมิแต่ละครั้งจะถูกวัดและแสดงผลบนหน้าจอสัมผัสและอุณหภูมิ

ตัวควบคุม

สายพานเหล็ก

1: วิธีการขนส่งการผลิต: โดยสายพานเหล็ก

2: สายพานเหล็กรองรับ: ภายในเตาอบ: โดยเหล็กหล่อและสไลด์กราไฟท์รองรับสายพาน,

นอกเตาอบโดยลูกกลิ้ง ldler รองรับสายพานเหล็ก

3: การควบคุมการติดตามด้วยสายพานเหล็ก: ระบบควบคุมการติดตามอัตโนมัติโดยส่วนใหญ่จะถูกควบคุมด้วยลมโดยใช้ลูกกลิ้งนำขอบ

4: การทำความสะอาดสายพานเหล็ก: ใบมีดหมอหลายใบเพื่อทำความสะอาดด้านบนของสายพานเหล็กและการทำความสะอาด

แปรงสำหรับทำความสะอาดสายพานเหล็กทั้งสองด้าน

5: สายพานเหล็กจารบี: หน่วยจารบีที่ตำแหน่งทางเข้าเตาอบเพื่ออัดจารบีสายพานเหล็ก

โดยอัตโนมัติ

ระบบควบคุม PLC บมจ.

1: ระบบ PLC ของ OMRON ใช้สำหรับการควบคุมการผลิตเตาอบ

2: มีการติดตั้งหน้าจอสัมผัสที่เกี่ยวข้องกับระบบ PLC ที่ด้านข้างของเตาอบเพื่อแสดง

สภาพการทำงานพร้อมข้อความเตือนที่เกี่ยวข้อง หากมี

3: สามารถวางหน้าจอสัมผัสไว้ที่ด้านขวาหรือด้านซ้ายของเตาอบ

SAIMAI Combination Oven ใช้ระบบทำความร้อนโดยตรงบวกระบบทำความร้อนทางอ้อมเพื่อให้ได้ผลิตภัณฑ์ที่มีคุณภาพดีเยี่ยม ปริมาณงานสูง และต้นทุนการดำเนินงานต่ำการควบคุมอุณหภูมิอย่างแม่นยำจะสร้างสภาพแวดล้อมที่เสถียรและคาดเดาได้ซึ่งสามารถอบได้เร็วและสิ้นเปลืองเชื้อเพลิงน้อยที่สุด

ข้อมูลจำเพาะ
